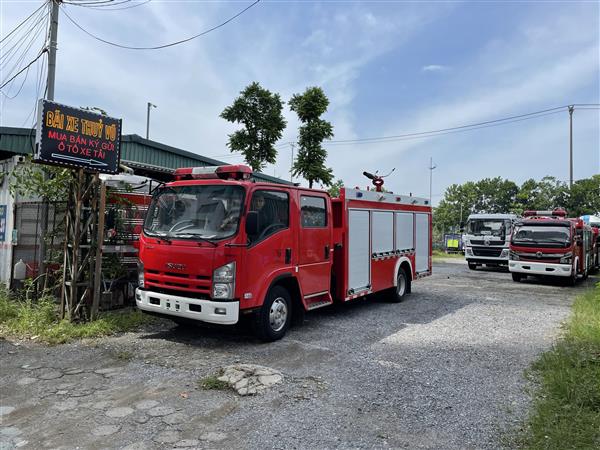

Xe Cứu Hỏa ISUZU 4 Khối

Mã sản phẩm: 5708

Nhóm: Xe Chữa Cháy Cứu Hỏa

Trọng tải:

Chủng loại: Xe Chữa Cháy Cứu Hỏa

Chuyên dụng: Xe Cứu Hỏa

Lượt xem thứ: 3098

LOẠI HÀNG HÓA, QUY CÁCH
  • Loại xe: Xe chữa cháy ISUZU 700P 4,5 khối
  • Nhẵn hiệu: ISUZU
  • Xuất xứ: Trung Quốc
  • Chất lượng mới 100%, sản xuất năm 2021


Thông số kỹ thuật


1/ THÔNG SỐ KỸ THUẬT XE

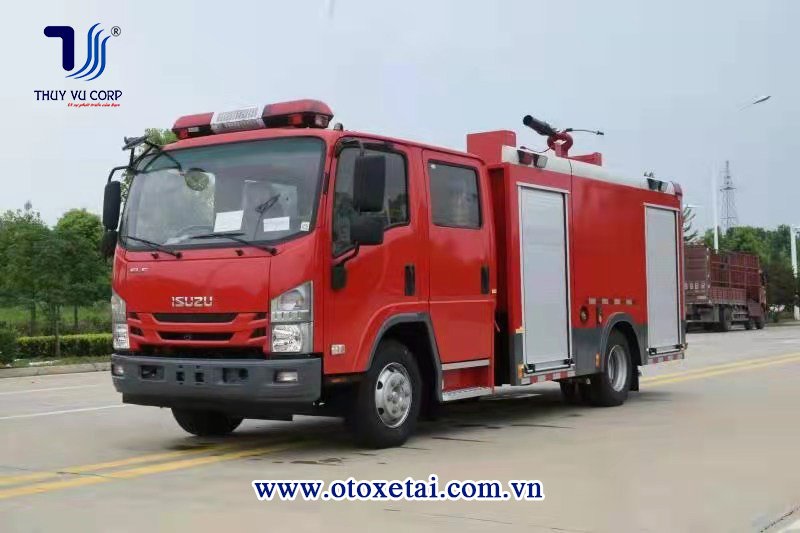

Tổng quan về xe cứu hỏa Isuzu 4 khối Xe cứu hỏa 5 khối Isuzu được nhập khẩu và phân phối tại Công ty TNHH Thủy Vũ , xe có kích thước nhỏ gọn, xe được sử dụng rộng rãi trong đội cứu hỏa an ninh công cộng đô thị, hóa dầu, nhà máy và hầm mỏ, rừng, bến cảng và các khu công nghiệp, đô thị…Xe có thể nhanh chóng tiếp cận đám cháy để chữa cháy, cứu tất cả các loại hỏa hoạn, là thiết bị chữa cháy lý tưởng.
Mẫu xe Xe cứu hỏa Isuzu  Model JDF5100GXFPM30
Thông số chất lượng Tổng Tải (kg) 10.000 Kích thước (mm) 7820 × 2410 × 3130
(kg) Tải trọng (kg) 3.510 Thể tích bể ( m3 ) 3,5m3 (3 khối nước - 0,5 khối bọt)
  Tự trọng (kg) 6.100 Khoảng cách trục (mm) 4475
Động cơ Model: 4HK1-TC51, Tiêu chuẩn khí thải Euro 5 Diesel
Công suất/dung tích xi lanh (kw/ml ) 141/5193 Doanh nghiệp sản xuất Công ty TNHH Động cơ Qingling Isuzu (Trùng Khánh )






Thông số cơ bản
Tốc độ tối đa (km/h) 110 Theo dõi (mm) Cầu trước 1680
Cầu sau 1650
Số lá nhip 8/10 + 6 Chiều dài hệ thống treo (mm) Hệ thống treo trước 1110
Số lượng lốp xe 6 Hệ thống treo sau 2015
Thông số kỹ thuật lốp 235/75R17.5 Góc lái xe ( ° ) Góc tiếp cận 17
Số lượng trục 2 Góc khởi hành 14
Mô tả hiệu suất Cabin có cấu trúc hàn khung thép hoàn toàn. Phần trước của khoang hành khách được kết nối với cabin. Bốn cửa hai hàng được mở. Vật liệu được làm bằng thép carbon chất lượng cao ( Q235A ), độ dày của tấm là 4 mm, và thùng được sản xuất bằng thép không gỉ. Cửa rèm bằng hợp kim nhôm, con lăn và máng dẫn, nhẹ và dễ mở, ít tiếng ồn, bàn đạp kiểu hai chiều và phía sau trên khoang thiết bị, cố định hai lần bằng lò xo khí và thiết bị giới hạn dừng cửa, an toàn và đáng tin cậy, ngoại trừ thiết bị gốc Phòng lái xe được trang bị đèn báo tắt điều khiển điện, báo động 100W , đèn cảnh báo LED, đèn báo hiệu, công tắc đèn định vị và đèn hậu.

2. Cấu Tạo Hệ Thống
Cấu tạo tổng thể xe Toàn bộ chiếc xe bao gồm hai phần: khoang hành khách của lính cứu hỏa và thân xe. Bố trí thân xe thông qua cấu trúc khung tổng thể, khoang chứa nước và khoang chứa foam, hộp thiết bị ở hai bên, phòng bơm ở phía sau và khoang chứa nước,khoang chứa foam được thiết kế dạng hình hộp song song.

3. Hộp thiết bị và phòng bơm
Cấu chúc Cấu trúc khung chính được hàn bằng ống vuông chất lượng cao, bảng trang trí bên ngoài được hàn bằng tấm thép carbon, mái chống trượt, và nó có thể di chuyển.

Hộp thiết bị Hộp thiết bị được đặt ở phía sau khoang hành khách, với cửa chớp bằng hợp kim nhôm ở cả hai bên và ánh sáng bên trong. Một hộp lưu trữ được cung cấp trong hộp thiết bị theo yêu cầu.
Phòng bơm Phòng bơm được đặt ở phía sau xe. Có cửa chớp bằng hợp kim nhôm ở cả hai bên và phía sau, có đèn bên trong. Một số thiết bị thông thường có thể được đặt ở cả hai bên của phòng bơm.


Thang và lên tay cầm

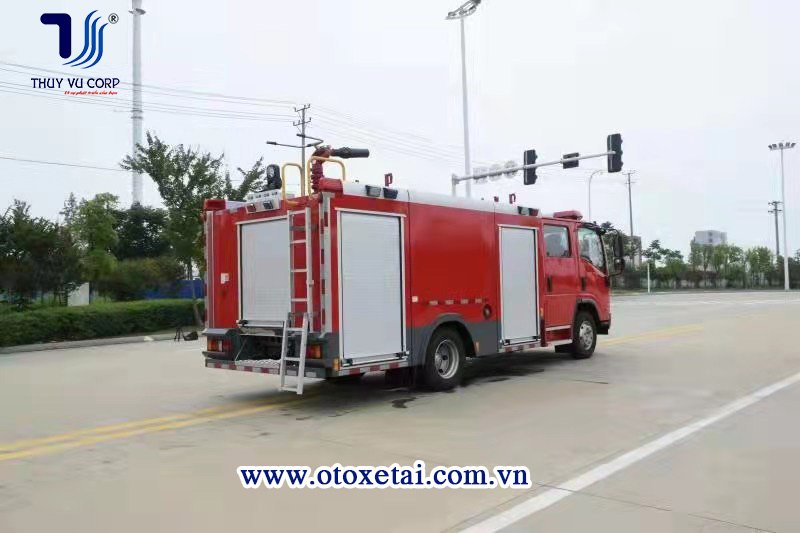

Thang phía sau sử dụng hai thang lật hợp kim nhôm để sử dụng. Khi sử dụng, mặt đất cách chân thang không quá 350mm. Tay cầm phía trên được làm bằng ống thép tròn chống trượt có xử lý phun bề mặt.
4.BỂ NƯỚC
Chất liệu Thép carbon chất lượng cao, độ dày là
 4mm


Giữa bể Kết nối linh hoạt với khung xe
Cấu tạo Miệng cống: 1 hố ga DN460 với thiết bị khóa / mở nhanh

Cổng tràn: 1 cổng tràn DN65

Cửa xả nước còn lại: đặt 1 bể nước DN40 để thoát nước có van bi


Cổng phun nước: một giao diện DN65 được kết nối với bên trái và bên phải của bể nước

Đầu vào và đầu ra: đặt 1 bể chứa nước vào đường ống bơm nước, van DN100, điều khiển bằng khí nén và thủ công, đặt 1 máy bơm nước vào đường ống chứa nước, van DN50, điều khiển bằng khí nén và thủ công

5. HỆ THỐNG NƯỚC
5.1 MÁY BƠM NƯỚC
Model CB10/30-XZ




Mẫu
Máy ly tâm áp suất khí quyển
Lưu lượng định mức

30L/s @1.0MPa
Áp suất định mức

1.0MPa
Độ sâu hút tối đa

7m
Thiết bị dẫn nước

Bơm trượt khép kín

Thời gian chuyển nước

Độ sâu hút tối đa
 ≤35s


6. HỆ THỐNG ỐNG
Vật liệu ống

Ống thép liền mạch chất lượng cao




Đường hút

Một cổng hút DN100 được cung cấp ở phía sau của phòng bơm

Đường ống phun nước

Một cổng phun nước DN65 được bố trí ở bên trái và bên phải của bể nước, và một máy bơm nước DN65 được lắp đặt trong phòng bơm để bơm nước vào bể.

Cửa xả nước

Một ổ cắm DN80 ở mỗi bên của phòng bơm, có van và nắp tắt

Dòng nước làm mát

Dòng nước làm mát và van điều khiển

7. NẮP VÀ THIẾT BỊ CHỮA CHÁY
7.1/Súng phun
Modell PL8/24
Nhà sản xuất Machine Co., Ltd.

Góc xoay 360°Xoay ngang

Áp lực

1.0MPA
Lưu lượng 24L/S
Xa nhất ≥45m

7.2/ Hệ thống điều khiển hỏa lực
Kiểm soát cabin


Ngắt kết nối bơm, báo động đèn cảnh báo, điều khiển thiết bị tín hiệu và ánh sáng, v.v.

Điều khiển phòng bơm

Công tắc nguồn chính hàng đầu, hiển thị thông số, hiển thị trạng thái

8.  THIẾT BỊ ĐIỆN
ĐIỆN Mạch độc lập








Ánh sáng phụ trợ

Phòng của lính cứu hỏa, nhà máy bơm và hộp thiết bị tương ứng được cung cấp đèn chiếu sáng và bảng điều khiển của thiết bị điều khiển được cung cấp đèn chiếu sáng, đèn báo, v.v.


Ánh sáng nhấp nháy
Đèn nhấp nháy màu đỏ và màu xanh được lắp đặt ở cả hai bên thân máy

Thiết bị cảnh báo


Hàng dài đèn đỏ cảnh báo, gắn trên đầu xe
Báo động, có hộp điều khiển nằm dưới trình điều khiển

Ánh sáng Gắn trên cùng 35W đèn báo cháy
9.  SỬ LÝ BỀ MẶT
Sơn

Sơn chất lượng cao
Màu Màu sắc chính của bề mặt ngoại thất của xe là màu đỏ lửa RO3

10. Bố trí và trang thiết bị chữa cháy
xe
Bố trí thiết bị
1 Theo nhu cầu chữa cháy thực tế, theo quy trình vận hành chữa cháy, chọn và địa điểm gần nhất.

2
Sử dụng kẹo đặc biệt để chống ăn mòn, chống rung, chống đổ và chống trầy xước.
